IPX1-2滴水試驗裝置

本防垂直滴水試驗裝置（滴水箱法試驗設備）適用于外部照明和信號裝置及汽車燈具外殼防護。

滿足GB4208中IPX1、2；GB2423.38(IEC 60068-2-18)中試驗Ra2

一、技術規格及參數

1. 型號：CHDS-800

2. 滴水面積：  800×1000mm、1000×1000mm

3. 滴水箱可調范圍：  200--2000mm

4. 雨滴直徑：  0.5~4.5mm

5. 滴水孔徑：  ?0.4mm

6. 孔間距： 20*20mm

7. 水流量：1~5L/min（可調）

8. 滴水量：1~5mm/min（可調）

9. 滴水箱高度：300mm

10. 試驗臺：500×400mm，附T型固定槽，0--25°可調，承重100kg；

二、結構設計簡介

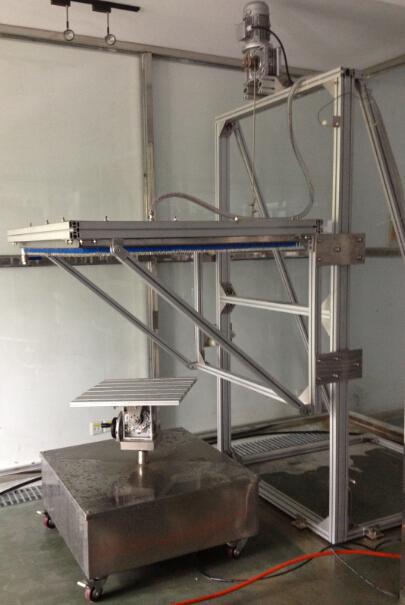

1. 本裝置為可拆卸式，適合于長距離運輸后在客戶處立即組裝，快速方便，縮短安裝調試周期。由鋁合金支架，升降導軌，滴水箱，供水箱，自動升降機，流量計，可調角度工作臺，電器控制箱等組成。與水接觸的部件，全由不銹鋼、鋁合金等耐腐蝕材料制作。

2. 固定立柱及支架：采用優質鋁合金型材制作，方便拆卸，組裝快捷。

3. 滴水箱：采用2.0mmSUS304不銹鋼板制作，頂部加蓋耐壓密封。滴水孔按20X20mm排列組成方陣。特制滴水嘴采用進口22G注膠針頭， 內徑0.4mm，滴水箱安裝水平儀。

4. 供水箱：設備配備一套供水箱提供試驗用水。由304不銹鋼板材制作，抗壓耐腐蝕，容積400L，安裝進水過濾器，水箱加蓋，防止風塵雜物進入。水箱和控制柜連為一體，外形美觀。

5. 自動升降機：為適于各種規格試件的試驗所需，由升降機來調節滴水箱的高度，設計上下限位自動停止控制，避免誤操作產生意外。

6. 流量計：必要的水流量調節。

7. 可調角度工作臺：與旋轉工作臺不同，該工作臺是固定的。工作臺面可作0~25°的傾斜和15°標準角度，臺面有T型槽，可固定100kg試件。底部裝有腳輪，不用時可移出，或使用可旋轉工作臺（做IPX1試驗時）轉速1-3r/min，承重100kg。

8. 滴水量控制采用調整滴水箱液面高度及進出水壓力來調整壓力大小的方法。

三、控制系統

設備控制柜與水箱連為一體，設計合理。系統對整個系統進行控制，包括滴水箱上下移動，并限位控制；進水運行，并流量控制；轉臺控制；系統操作簡單，控制精確，配置“施耐德”元器件。
