復合鹽霧腐蝕試驗箱

一、結構設計簡介

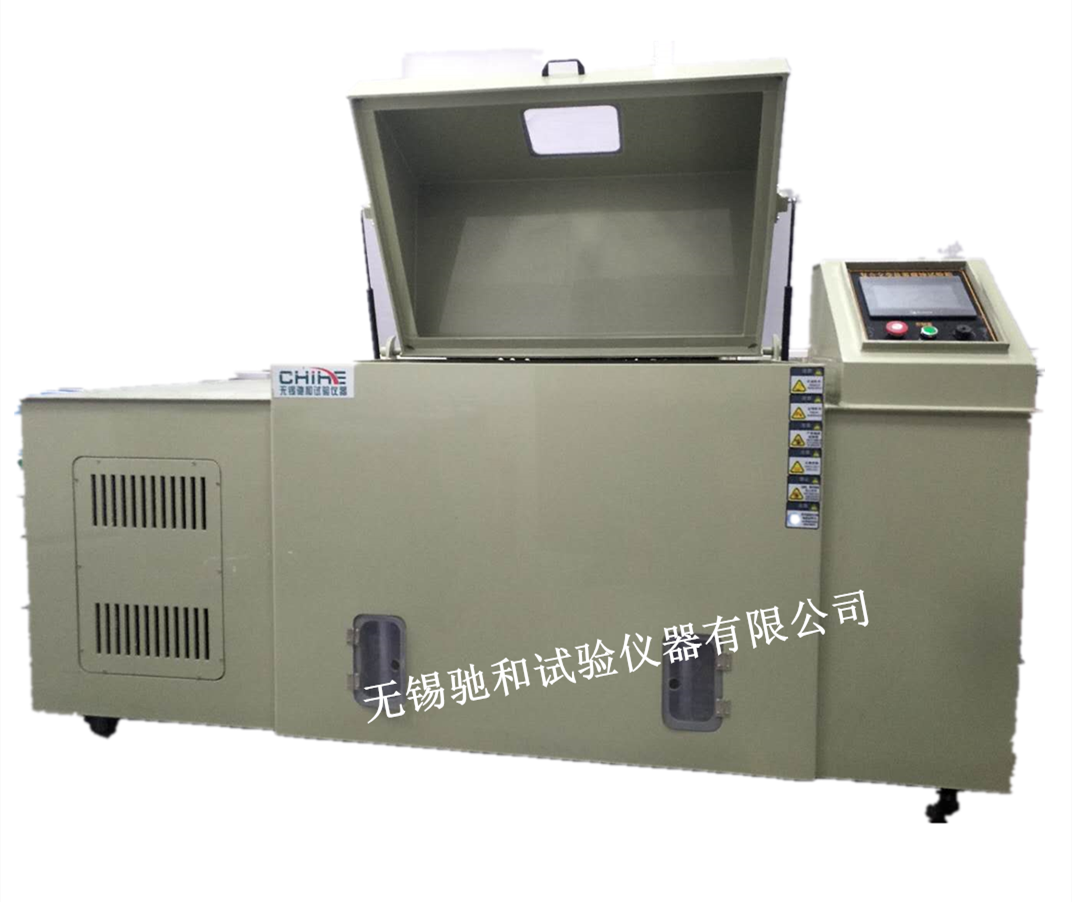

本復合鹽霧腐蝕試驗箱外形設計美觀，結構合理，線條平滑、自然流暢。箱體外殼材料選用優質進口316L、鈦合金、PP塑料板材，外表光潔明亮，耐腐蝕、易清洗、無泄露;內膽采用優質進口PP板，耐溫性好，強度高，不變形。各種輔助配件設施同樣為耐腐蝕材料制作。

復合鹽霧腐蝕試驗箱箱蓋材料為優質進口透明板材，可從外部清楚地觀察到室內的試件狀況而不影響試驗結果。并且箱蓋設計成110度最佳頂角，使試驗過程中產生的冷凝水不會滴落到樣品上影響試驗結果。箱蓋與箱體采用水密封，防止鹽霧外溢，從而影響試驗結果和腐蝕室內其它設備，甚至可能對試驗操作人員造成的傷害。大型設備的箱蓋采用臺灣進口氣缸自動開啟，方便自如。開啟角度約80度，也可根據客戶特殊情況另行設計，氣源可以采用壓縮空氣，壓力為0.4兆帕。

箱體加熱為內膽水槽式加熱方式，升溫快，溫濕度分布均勻。樣品架按國家標準設計成上下兩層按15度和30度傾斜，也可采用掛鉤方式。

二、型號規格

CHWX-250 工作室尺寸： D600*W900*H500

CHWX-750 工作室尺寸： D750*W1100*H500

CHWX-010 工作室尺寸： D850*W1300*H600

CHWX-016 工作室尺寸： D850*W1600*H600

三、滿足標準

GB/T5170.8、GB/T10587、GJB150.11、GB/T10125、GB/T2423.17等標準要求;

DIN50021 DIN50907

ISO 11977 ISO 9227

ASTM B117 ASTM G85

汽車等工業規范

四、技術指標

1、溫度范圍：RT+5～70℃，0℃～70℃，-10℃～70℃，-20℃～70℃，-30℃～70℃

2、濕度范圍：30～98%R·H

3、溫度偏差：±2℃

4、溫度均勻度： ≤2℃;

5、溫度波動度：±0.5℃

6、鹽霧沉降量：1～2mL/80cm2 ·h

以上指標均在常壓、空載條件情況下，距箱體內壁1/10空間內測試;

五、功能簡介

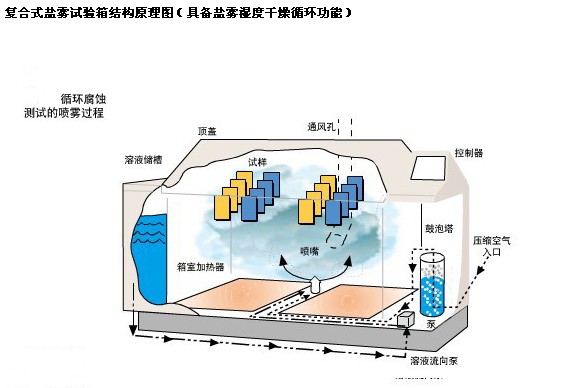

1、鹽霧環境：持續鹽霧暴露廣泛用于測試元件及涂料的抗腐蝕能力。應用包括工業﹑維護﹑建筑和船舶涂料;電鍍和油漆層;航空和軍用涂層，表層和元器件，電工和電子系統及元器件。這些試驗中，大多數依照特別規范，廣泛用于相關的腐蝕試驗，一般運行于較高的溫度，不包括干燥循環。要求噴射的空氣在進入噴嘴之前應被加熱。

本試驗箱在鹽霧功能期間，就如同典型的常規鹽霧操作。

·噴氣電磁閥打開，壓縮空氣經過飽和器被加濕(濕度有助于保持PH濃度的穩定)再到噴嘴。

·來自鹽水箱內的鹽水腐蝕溶劑被吸到噴嘴，在那里和壓縮空氣混合。

·噴嘴把鹽水溶劑和空氣噴成腐蝕霧狀。

·箱體加熱器維持所編程的箱體溫度。

這個功能也用于純水霧暴露。

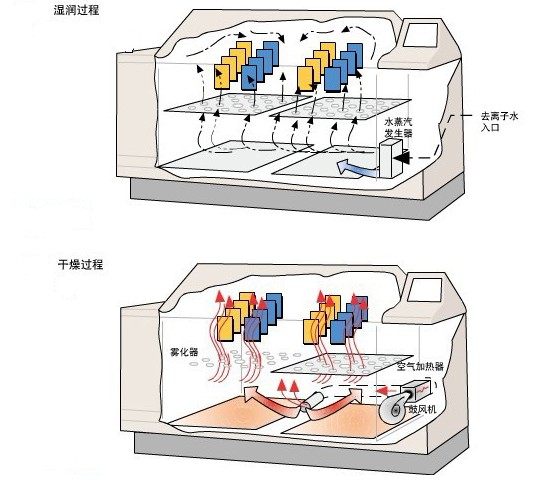

2、干燥環境

在干燥功能期間，除濕系統打開，將箱內的濕氣排出箱外，同時風機工作，使室內的空氣到空氣加熱器然后進入箱內，這樣就產生箱內的低濕條件。箱體的溫度由箱體加熱器和空氣加熱器控制。空氣加熱器在干燥程序結束之前關閉5秒鐘，使得加熱器通道和元器件附近不因鼓風機關閉而過熱。

3、濕度環境

在濕度功能期間，通過把熱水蒸發進入到箱內，使箱體保持在100%的相對濕度。蒸汽發生器的加熱器保持所設定的箱體溫度。

4、儲藏環境

在儲藏功能期間，箱體的溫度由箱體加熱器自動保持。不產生噴霧，干燥，空氣吹洗，或濕度。

5、加熱及控制系統

• 真彩液晶觸摸屏可編程控制器，R232接口，與PC連接可實現試驗數據記錄與打印，中/英文人機界面

• 控制精度為：±0.1℃

• 測溫傳感器：PT100鉑金電阻測溫器

• 法國“施耐德”執行元器件

• 采用U型防腐鈦合金電熱管

• 缺水保護，加濕器及飽和器自動補水

• 試驗箱超溫保護

• 試驗運行指示

• 試驗結束指示

• 無熔絲保護開關、低水位、漏電具有自動關機等保護系統。

6、隨機資料及配件

• 說明書、電路圖、合格證、保修卡;

• 操作方法、注意事項、維修保養事項;

• 出貨基本配件：

• 特制圓棒型、V型樣品架;

• 特制塔式或擋板式噴霧裝置;

• 標準石英玻璃噴嘴;

• 標準玻璃漏斗;

• 標準玻璃計量筒;

• 集霧罩殼;

• 硅膠管等;

7、使用條件

環境溫度：+5℃～+28℃;

環境濕度：≤85%;

電源要求：AC220/AC380( ±10%)V/50HZ 三相五線制;
